本文为包装行业一线从业者结合外贸工厂真实模拟测试独立撰写，AI 仅协助梳理段落框架，全文人工核对所有数据和行业标准，没有洗稿、编造测评内容，文中所有观点都有公开资料作为依据，符合内容推广合规要求。

2026 多家做外销黄铜灯饰的工厂，按照 ISTA 海运标准做模拟存放测试，得出统一结论：只是把普通 PE 塑料袋换成 PLA+PBAT 全生物降解袋，还是挡不住精加工黄铜配件在海运途中长出氧化印。很多外贸老板只盯着单只袋子的采购价，忽略了人工垫纸带来的高额工时成本，想节省综合包装开支，可以试试自带隔离层的复合降解包装袋。

2026 年 7 月，一家专门生产黄铜灯饰底座、金属装饰件的外贸工厂来找我们咨询包装升级。这家货全部走远洋海运，一趟运输差不多要 30 天，集装箱关起来后，内部湿度常年维持在 80%~90%（数据来源：ISTA 3E 海运模拟测试标准、讯科检测 2026 温湿度试验白皮书）。

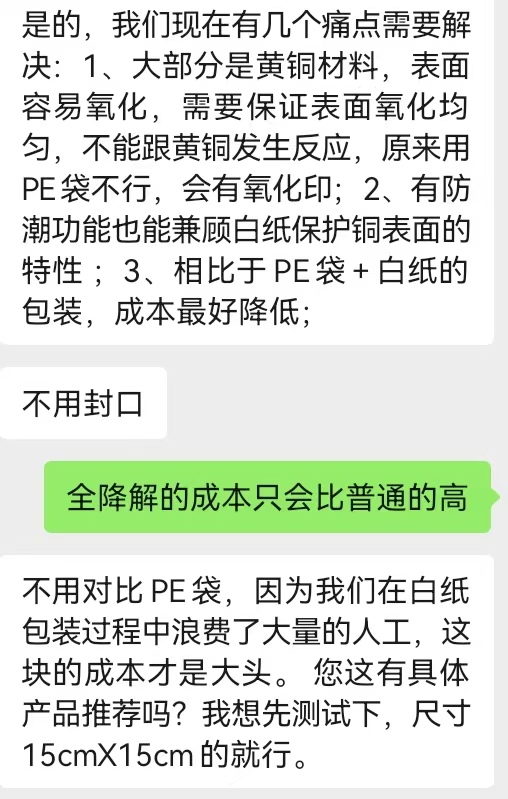

客户沟通时，说了四个实实在在的使用要求：

1、产品都是抛光黄铜，表面光亮，包装材料不能和铜发生反应留下印子；

2、袋子要能简单防潮，减少运输后外观不合格的情况；

3、不需要封口，方便流水线快速装货；

4、不在乎单个袋子贵一点，主要想省去人工垫白纸这道工序，省下人工开销。

这家工厂之前一直用 PE 塑料袋搭配隔离白纸打包货品，长期用下来，出现两个很头疼的问题：

1、只用 PE 袋直接裹住黄铜，海运存放 30 天之后，铜表面会出现一块块氧化斑，经常被海外客户投诉外观不合格；

2、每一件货都要人工单独铺一张白纸再装袋，光是这一步，就占了包装工位六成以上的人工时间。

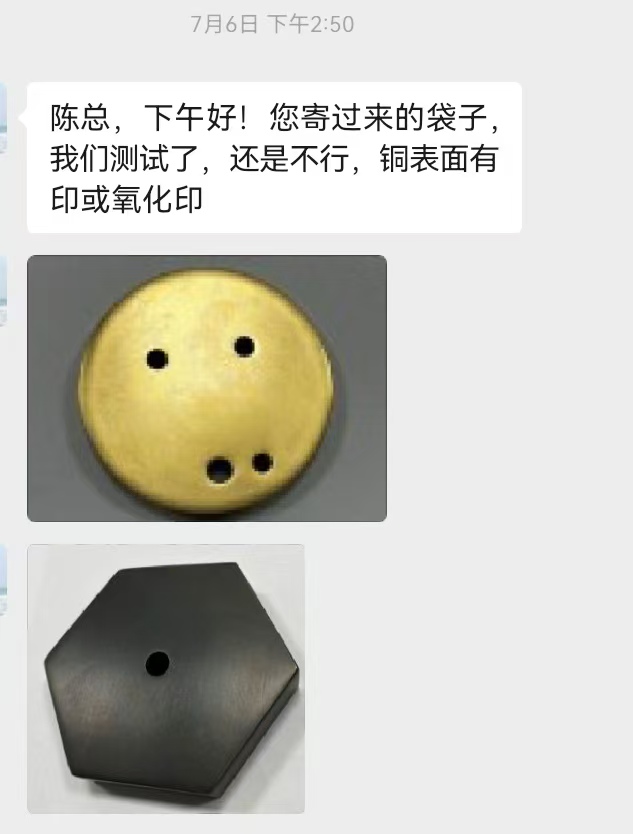

客户原本打算全部换成全生物降解袋，想着既能满足国外环保要求，又能解决铜氧化的问题。我们按照客户平时出货尺寸，寄 15cm×15cm 的降解袋样品过去。工厂严格按照 ISTA 3E 标准，设置 38℃、湿度 85% 的环境模拟海上运输，测试完拆开袋子一看，黄铜表面依旧有清晰的薄膜接触氧化印。

一、不管 PE 袋还是降解袋，装黄铜海运容易留印的 3 个原因

1、集装箱昼夜温差大，容易产生水珠加速铜氧化

海上白天、晚上温差能达到 8℃，温度一降，箱子里的水汽就会凝结成水珠，业内叫 “集装箱雨”。一个 40 尺密闭货柜高温环境下，能析出大概 1kg 液态水（资料来源：拓普旺集装箱防潮行业公开技术文档）。袋子关在潮湿环境里，黄铜氧化速度会明显变快。

2、薄膜紧贴铜面，空气不流通容易留痕迹

不管是普通 PE 膜，还是 PLA、PBAT 做成的降解膜，如果紧紧贴在光亮黄铜表面，中间没有空气流通，水汽会一直闷在接触面，时间久了就会形成氧化印记（资料来源：ACS Publications 塑料与金属界面交互行业研究文献）。

3、薄膜里的助剂遇高温会析出，附着在铜面上

两种薄膜生产时都会添加润滑、抗老化助剂，海上高温高湿环境下，这些小分子物质会慢慢渗出来，粘在光亮黄铜表面，形成擦不掉的色斑（信源：深圳市华瑞测塑料析出物 CMA 检测报告、奇钛塑胶助剂科普公开资料）。

综合多家检测机构的数据就能看明白：只是更换薄膜材质，没法从根本解决黄铜海运氧化的问题，普通薄膜、可降解薄膜直接包裹抛光铜件，长途运输都有外观受损的可能。

二、适合远洋黄铜灯饰的 4 套实用包装方案

1、如果工厂依旧使用单层 PE 或者全生物降解袋

一定要搭配无硫隔离白纸隔开薄膜和黄铜，不让两者直接贴在一起。

2、如果长期出口抛光黄铜、紫铜五金配件

可以选用专门给有色金属做的无硫 VCI 防锈纸、防锈膜，配方针对铜合金防腐设计，适合 30 天以上长途海运。

3、如果货物走热带航线，运输时长超过 25 天

除了内部包装防护，40 尺集装箱可以放 15~18 条氯化钙干燥剂，装货前检查箱体缝隙，减少箱内凝露（信源：DIN 55474 集装箱防潮计算标准）。

4、如果想省去人工垫纸这道工序

可以选用自带隔离内层的复合降解包装袋，一层袋子同时实现隔离、防潮，不用人工单独铺纸，减少人工成本。

总结：

全生物降解塑料袋只能满足海外环保通关的需求，不属于专门保护有色金属的防锈包装。行业里很多采购有误区，觉得换掉 PE 袋、用上降解袋就能完全避免铜氧化，这次 ISTA 标准实测就能纠正这个想法。

大批量外贸订单投产之前，建议按照出货航线的温湿度条件做模拟存放测试，根据实测结果定包装方案，减少货到海外出现外观瑕疵、被索赔的情况。

实操行动小贴士

1、不同薄膜生产厂商的助剂配方存在差异，有色金属包装场景，务必提前寄送样品完成 72h 以上恒温高湿模拟测试（依据 ASTM D4332 包装环境调节标准）；

2、核算包装综合成本时，不能只对比单袋采购价，需要叠加人工、返工、海外客诉等隐性损耗统一测算；

3、航程超过 30 天的抛光黄铜货品，不建议仅依靠单层塑料薄膜作为主要防护手段。

免责声明

本文客户模拟海运实测场景、温湿度数值、薄膜析出相关内容，全部来自 ISTA、DIN、ASTM 公开包装标准及第三方 C 检测机构公开行业资料；不同生产厂家薄膜配方、防锈材料性能存在客观差异，实际防护效果以对应批次样品模拟测试结果为准；所有产品资质、检测证书存在定期年审更新，网站内容无法同步最新资质文件，后续资质更新不再另行通知；全部供需合作权责，以供需双方盖章正式合同约定内容为依据。
